Gammex 1430迷你多普勒模体，Gammex 1430多普勒模体

Gammex 1430迷你多普勒模体，Gammex 1430多普勒模体
精确的脉动流量模式可靠地测试超声系统速度。在10秒内从存储器中使用。理想的心脏病，肌肉骨骼（MSK）和乳房QC应用。重量轻于10磅 （4.6公斤）。坚固，独立和电池供电。包括HE Gel™。背景衰减为0.5 dB / cm / MHz。本产品包含1年保修。


Gammex 1430迷你多普勒模体，Gammex 1430多普勒模体衰减（健康组织）旨在为超声医师提供先进的设计功能，允许在一个单元中进行多普勒和B超模式的超声波系统测试。本产品由流量系统，幻象电流量控制器组成。

Gammex 1430迷你多普勒模体，Gammex 1430多普勒模体的B模式模体组件基于我们的404GS LE模型，该模型提供了用于测量小部件和腔内超声波扫描系统的图像质量的先进技术。通过添加灰度级目标，这个小部件模型还可以测量对比度，时间分辨率和系统线性度。模体采用了Gammex组织模仿凝胶，提供了一个更平滑的背景纹理和复合薄膜扫描表面，提高了传输性能。

独特的404GS LE模体是密集的针目标。通过将它们靠得更近，我们的目标是测试一系列高频换能器的理想选择。分辨率图案以及所有垂直和水平的针脚均由0.1 mm尼龙纤维制成，以获得更好的细节清晰度和空间分辨率。包括相对于背景材料的-6dB，+ 6dB和+ 12dB的三个灰度目标。直径为1,2,4和7mm的一系列消声囊肿容易评估系统噪声和失真参数。

系统中装有两个4毫米的容器，以符合FDA多普勒敏感度建议。一根血管与扫描平面平行2厘米，另一根血管从表面下降35度，用于测量多普勒灵敏度和开发扫描仪技术。

这种独立的系统提供了广泛的可用流量和测试对象。增强的基于微处理器的流量控制器流量计产生精确的流速，从1到17毫升/秒，对应于0到174厘米/秒的可测量速度，精度为1％满量程（FS）。



Gammex 1430迷你多普勒模体，Gammex 1430多普勒模体提供了一个真实的测试媒介来评估：
•最大信号穿透
•定向识别的通道隔离
•双重采样门的配准精度以及B模式和彩色流图像之间的相似性。
•流量读数的准确性

Gammex 1430迷你多普勒模体，Gammex 1430多普勒模体是一个全功能于一身的便携式系统，由内置的锂离子充电电池供电。通用充电器包含在系统中

Gammex多普勒模体选型表

	DOPPLER FLOW 403	MINI-DOPPLER FLOW 404
性能测量	图像均匀性、伪影检验、轴向和横向分辨率、水平和垂直距离、盲区、穿透深度、信噪比、消声和回声质量分辨率、灰度对比分辨率
血管 (2)	5mm 内径；1 根水平，深度 2cm，1 根成 40º 角，深度 2 到 16 cm	4mm 内径；1 根水平，深度 2cm，1 根成 35º 角，深度 2 cm
流速	可自定义，稳流和脉动	可自定义，稳流和脉动
血液模拟液	声速 1550 +/- 10 m/s，总体积约 300 mL	声速 1550 +/- 10 m/s，总体积约 100 mL
标靶	线、囊肿、灰度、分辨率组	线、囊肿、灰度、分辨率组
尺寸（外壳）	高 28 x 宽 30.5 x 深 22 cm (11 x 12 x 8.65 in)	高 20 x 宽 23 x 深 15.2 cm (7.87 x 9.06 x 5.94 in)
重量	8.34 kg (18 lb4 oz.)	4.6 kg (9 lb15 oz.)

领先的超声QA解决方案以及包含B模式的全功能多普勒模体是两个领域中最优质产品。

这些坚固、独立的电池供电系统可以满足您所有的超声QC需求，甚至超越了ACR的要求。精确的脉动流速（稳流和湍流）可以模拟人体血管中的血液流动，可靠地测试系统速率。无论您需要的是 Doppler Flow403全方位的丰富功能，还是 Mini-Doppler404专业的微小部位功能，我们都能够为您提供最适合的解决方案。



在Doppler Flow的帮助下，从存放处取出到使用只需不到10秒钟。两个模体都具备最先进的特性，可以保证多年一致的QC测量和高质量的诊断成像。



共同亮点

• 全新的血液模拟液流配方

- 可表现出层状与抛物线状液流（与速度有关）

- 粘度更高，雷诺数更低

- 无需购买或存储血液模拟液

• 已获得专利的多频率HE Gel™

• 专利型复合薄膜扫描表面



Doppler Flow403特点

• 多普勒超声QA金标准

• 0到16cm深度分辨率测量



Mini-Doppler Flow404特点

• 测量微小部位分辨率

• 心脏和肌肉骨骼(MSK)应用的理想之选

• 轻巧便携(<10lb/4.6kg)

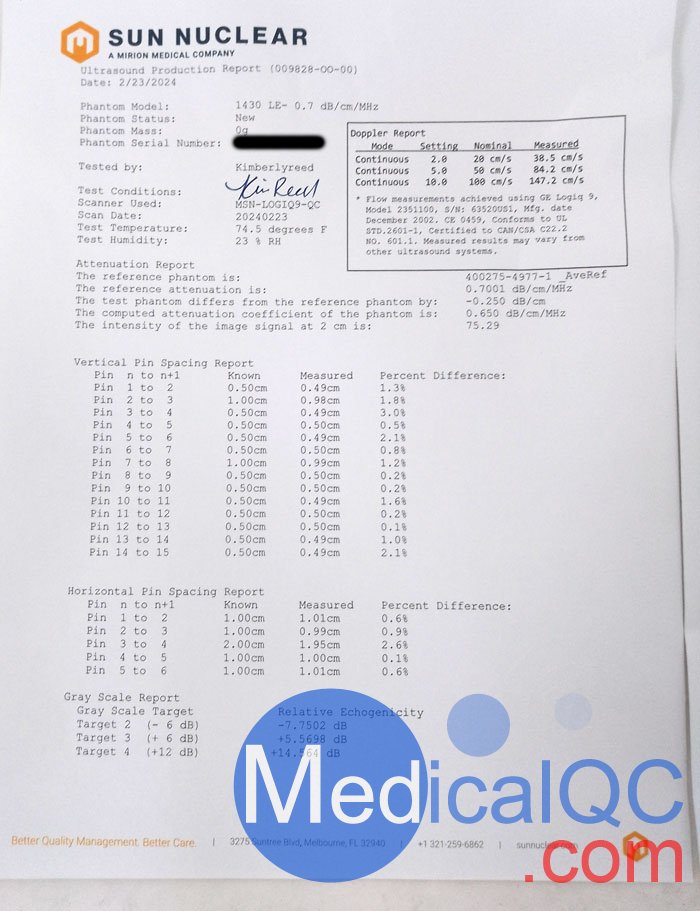

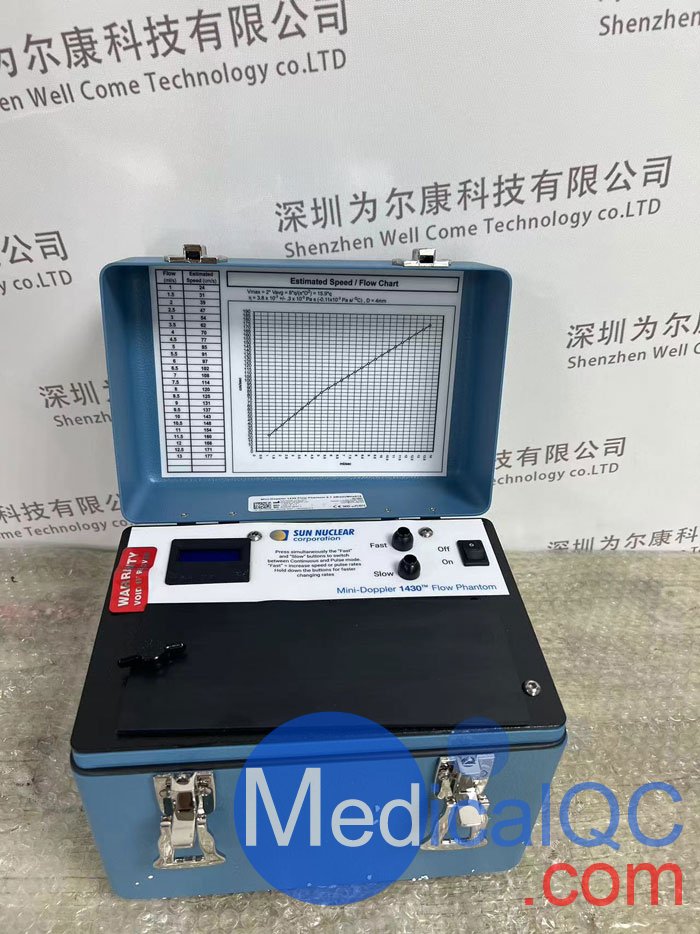

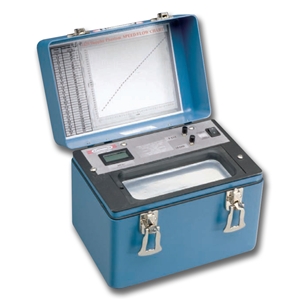

Gammex 1430迷你多普勒模体，Gammex 1430多普勒模体实拍图：
