ECTphan360模体,SMR360模体,ECTphan360 SPECT模体

ECTphan360模体,SMR360模体,ECTphan360 SPECT模体

型号:ECTphan360 类别: 质控模体 品牌:美国模体实验室 pdf资料: ECTphan360模体,SMR360模体,ECTphan360 SPECT模体.pdf
采购热线:0755-28896837  13632925349 在线咨询产品    ECTphan360模体,SMR360模体,ECTphan360 SPECT模体在线咨询QQ:274798107

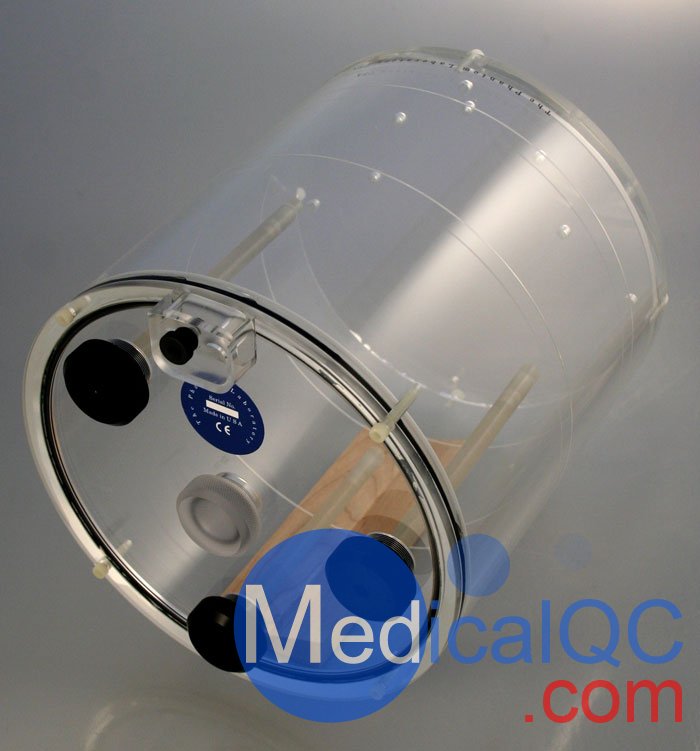

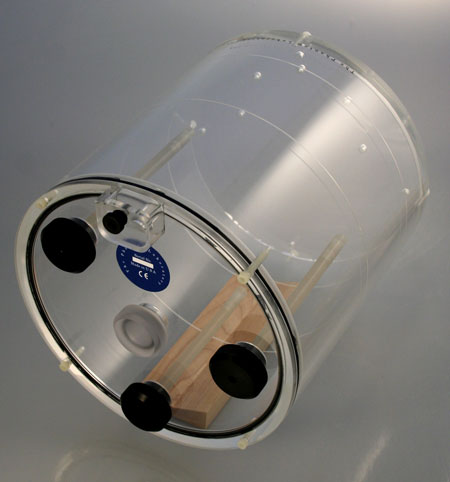

ECTphan™ Phantom 是一种圆柱形液体填充容器,具有各种测试,用于单光子发射断层扫描 (SPECT) 系统的质量监测。

ECTphan360模体,SMR360模体,ECTphan360 SPECT模体采用 0.0123cc 点源开发,用于评估更高分辨率的 ECT 成像系统。

该模型可用于评估以下 SPECT 系统参数:重建的均匀性、空间分辨率、低对比度分辨率、像素大小、切片宽度和旋转中心 (COR)。此外,ECTphan Phantom™数据适用于上述系统参数的计算机分析。
ECTphan360模体,ECTphan模体,ECTphan360 SPECT模体配置: 幻影适用于多种用户配置 幻影有一个带有 4 个螺纹孔(一个在中心,三个在径向图案)的端板,可以用可填充的“热”或“冷”实心低对比度插件填充。当不需要时,可以用插头代替对比插件,以增加均匀性区域。点源支架可以放置在模体中心,用于测量PSF,MTF和旋转中心。测试板也可以轻松移除,以创建更大的均匀性区域。

ECTphan360模体,SMR360模体,ECTphan360 SPECT模体由三个主要测试区域组成:测试板、均匀性区域和刀片端板。

测试板
 - 像素大小
 - 切片宽度
- 空间分辨率

均匀性科
- 积分均匀性
- 噪声统计

端板
- 低对比度测量(热或冷)
- PSF
- MTF
- 旋转中心。

ECTphan360模体,SMR360模体,ECTphan360 SPECT模体

ECTphan360模体,ECTphan模体,ECTphan360 SPECT模体组件

测试板: 测试板有 4 个间隔 120 毫米的“热”孔,用于测量 X 轴和 Y 轴上的像素大小。四种高达 2.5lp/cm 的条形图案可用于空间分辨率的视觉评估。两个相对的角度斜坡提供了测量切片厚度的能力。

均匀性部分:均匀性部分提供了一个直径为20厘米的区域,可以目视检查是否有伪影和不均匀性。积分非均匀性和RMS噪声统计可以根据该区域的像素值计算出来。

端板:端板有螺纹孔,用于安装点源支架和“热”和“冷”低对比度插件。当不需要测试时,可以用 SMR 168 插头堵住孔。

点源支架可以在模体中心进行定位和成像。支架设计用于对空气中和散射中的点源进行成像。根据重建的点源数据,生成点扩散函数 (PSF),并测量半峰全宽 (FWHM) 和十分之一最大值全宽 (FWTM) 值。如果软件可用,调制传递函数 (MTF) 可以从 PSF 生成。

外部点源插件可用于评估摄像头的倾斜度。这是通过目视检查点源投影数据的旋转电影并注意点源的 y 轴位置的任何显着变化来完成的。

重建的点源数据还可用于演示旋转中心 (COR) 中的误差。重建数据上要注意的项目是三维的点源宽度、形状以及条纹或其他伪影的指示。

ECTphan™ Phantom 配有 3 个实心或 3 个空心低对比度插件。这些嵌件可以以距中心轴 75mm 的径向模式螺纹插入模体端板,也可以放置在模体的中心轴上。刀片由三个部分组成:直径 10、15 和 20mm,长 40mm。

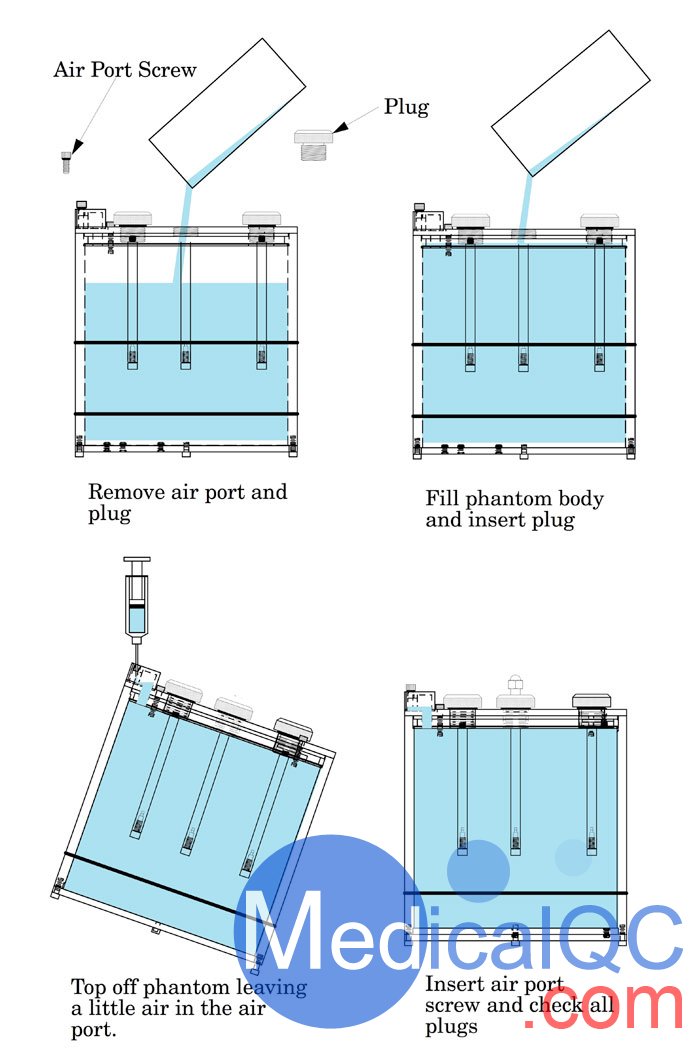

空心嵌件通过螺纹端的端口填充。空心插入物用于模拟“热”病变。固体插入物用于模拟“冷”病变。

注意:ECTphan™ 模型不提供对比填充溶液。客户需要添加自己的灌装解决方案。


ECTphan360模体,SMR360模体,ECTphan360 SPECT模体
