Duke 07-646胸部数字模体,Duke 07-646胸部模体

Duke 07-646胸部数字模体,Duke 07-646胸部模体

型号:Duke 07-646 类别: 质控模体 品牌:美国Duke pdf资料: Duke 07-646胸部数字模体,Duke 07-646胸部模体.pdf
采购热线:0755-28896837  13632925349 在线咨询产品    Duke 07-646胸部数字模体,Duke 07-646胸部模体在线咨询QQ:274798107
Digital Phantom 07-646有两个应用程序。首先,它用于传统和数字X射线的质量控制。第二个应用是教授医生和技术人员如何在减少剂量蠕变的同时获得CR和DR的高质量图像。
Duke 07-646胸部数字模体,Duke 07-646胸部模体是在受人尊敬的Duke大学开发的。

真正的原创......市场上唯一可以准确评估和确保数字胸部图像质量的模体设计用于在日常操作模式下对数字和传统射线照相系统执行完整的全系统质量控制。

射线照片类似于胸部(空间和直方图)
允许visua,定量评估图像质量
促进系统变化和问题的早期检测
产生可再现的图像
视差免费
使用方便
便于携带
节省执行质量控制所花费的时间:数字胸部X光片与标准胸部X光片不同,因为数字X线摄影的复杂采集和处理细节可以以微妙和实质的方式改变图像的外观。
图像处理因检查类型(胸部,头部等)而异
图像内容(直方图)影响图像处理
图像处理可以掩盖各种关键系统问题:因此,数字放射成像系统需要特殊的质量控制体模。

数字和常规胸部放射摄影模体的开发是为了满足临床射线照片中数字图像质量客观测试的需要。它将为评估完整的集成数字系统的图像质量和性能提供定量测量。

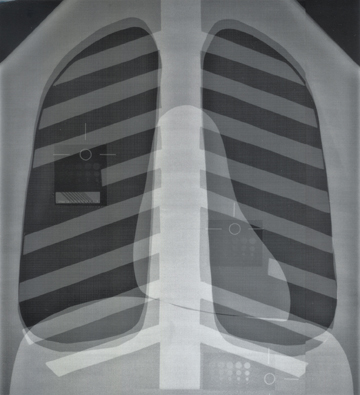

数字和常规胸部放射摄影模型的独特之处在于它产生的图像与实际胸片相似,足以使成像系统正常响应(即,好像系统正在处理真实的胸部图像)。它还包含可以在视觉上评估的图像组件,以提供临床图像质量的定量评估。

Duke 07-646胸部数字模体,Duke 07-646胸部模体

Duke 07-646胸部数字模体,Duke 07-646胸部模体 Duke 07-646胸部数字模体,Duke 07-646胸部模体

Duke 07-646胸部数字模体,Duke 07-646胸部模体
模体的验证测试结果显示在以下方面有用:
光激励存储磷光体CR系统的QC测试
基于硒探测器的数字式胸部X线摄影系统
传统的屏幕胶片系统
所有胸部成像系统中光电二极管性能的常规测试

数字和常规胸部X线摄影的QC Phantom确保了以下方面的一致性:
图像预处理
薄膜光学密度
检测器速度(S值)和纬度(L值)
对比细节
空间分辨率

Duke 07-646胸部数字模体,Duke 07-646胸部模体模体构造体

Duke 07-646胸部数字模体,Duke 07-646胸部模体由铜和铝形状构成,类似于人体胸部结构(肺,心脏,肋骨,腹部等)的正面射线照相投影。

这些部件被定向和布置成模拟完整胸腔的投影,然后夹在另外的铝和丙烯酸片之间。体模的顶部两个角形成“肩部”,其提供用于图像接收器的直接x射线曝光的区域。这款体模结构坚固,手柄便于携带。

Duke 07-646胸部数字模体,Duke 07-646胸部模体规格:

区域测试对象被纳入胸部模型,用于肺,心脏和膈下等效图像区域的定量图像质量评估。每个测试对象包含用于测量光密度的定义位置和用于对比度细节评估的低对比度对象矩阵。设计模型使得没有不规则结构(例如钻机或金属丝网)遮蔽区域测试地点。

对比度细节测试模式:每个区域测试对象中的对比度细节测试图案由尺寸和厚度减小的5×5矩阵的铜盘组成。基质的每列中的铜盘具有均匀的厚度和减小的尺寸,直径为6mm至0.5mm。在基质的每个相同尺寸的行中,铜盘的厚度变化,对于三个胸部区域中的每一个适当地选择厚度范围,以产生跨越每个区域中的可感知范围的射线照相对比度。

线对测试模式:(0.1毫米厚的铅箔)该组分包含在肺等效区域中,用于评估空间分辨率。线对在体模中对角地定向,以避免与获取和显示的图像中的光栅线重合。行间距(inLP / mm):2.3,2.4,2.5,2.6,2.7,2.8,3.0,4.0,5.0。
不锈钢丝网:( 0.4毫米厚; 8线/厘米覆盖整个胸部区域,区域测试对象位置除外。
尺寸: 17“LX 14”WX 2.5“厚(43cm X 36cm X 6 cm)
重量: 30磅(13.6公斤)
产品编号: 07-646

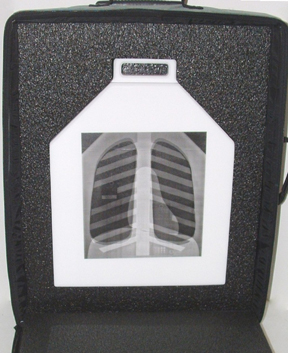

可选包箱: 07-646C带保护内泡沫和伸缩手柄的轮式外箱
