CIRS 069多普勒超声血流模拟器,Cirs 069模体

CIRS 069多普勒超声血流模拟器

CIRS 069多普勒超声血流模拟器被设计用于模拟组织模拟体模中的血流，并且可以用于执行多普勒超声设备的质量保证测试。最常见的两个测试是灵敏度和速度精度，但文献中也描述了许多其他有用的测试（参见参考文献）。

CIRS 069多普勒超声血流模拟器包括一个模仿人体血流模型的血管模拟超声波兼容管，以一定角度进入模型。该幻影既有顶部和底部的扫描表面，允许在不同的深度和方向的角度进行测试。这使得幻像适合于测试外围血流和更深的腹部血管。体模被填充有Zerdine ®仿组织凝胶与1540米/秒，0.7分贝/厘米/ MHz的衰减和反向散射的对比度设计以匹配肝脏的声音的速度。它被安置在坚固的ABS塑料为增加的耐久性。希望将B模式质量保证功能与多普勒测试相结合的客户可能要求定制幻像，以包括导线，灰度和无回声目标。

CIRS 069多普勒超声血流模拟器特征
蠕动泵能够提供0.5至12.5ml / s的流速，这意味着平均流速为2-70cm / s。（由于层流和脉动流的影响，峰值流速将比平均流速大2-4倍）。
预先充满CIRS血液模拟液的储液器。更换液可以单独订购。
脉冲阻尼器将来自蠕动泵的脉动流转换成恒定流速。
方便的颜色编码管快速断开配件

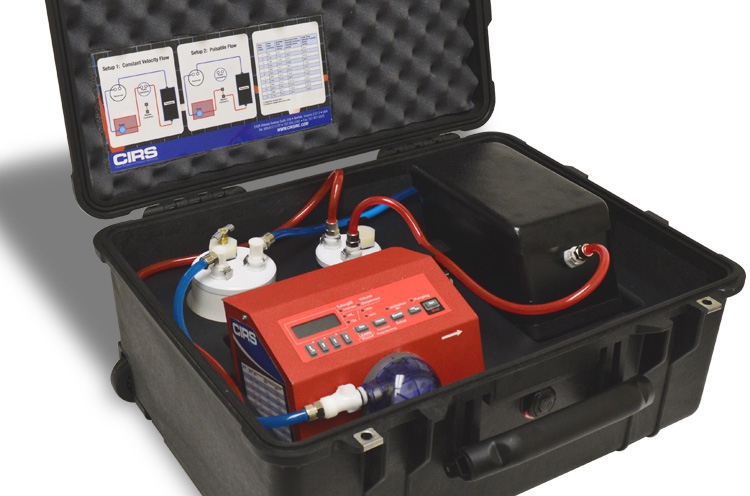

方便的硬壳携带箱设计，使整个系统在箱内预先配置。

CIRS 069多普勒超声血流模拟器产品规格
多普勒流量泵
电机类型	步进电机
每转的电机步骤	200
微	1/8至1/1取决于电机的速度
直流连接器	2.1mm，中心positiove
直流连接器的电压	24V直流满负荷
安培	满载时为900mA
电源类型	不受管制的线性外部墙壁适配器，国家和电源特定
电源输出额定值	24V DC @ 1A
外形尺寸	7 3/4“x 5 1/4”x 5 3/4“高 （19.685 cm x 13.335 cm x 14.605 cm）
重量	4.51磅 （2.05公斤）
最大速度	372 RPM
最低速度	0.0168 RPM
最大抽水率	用3/16 ID管材775.2 mL / min
最小抽水率	用3/16 ID管材0.035mL /分钟
血液模拟液
属性	人类血液（37°C）	血液模拟液（22°C）
粘度（mPa）	3	4±0.5
速度（m / s）	1583	1570±30
衰减（dB / cm / MHz）	0.15	<0.1
后向散射（f 4 m -1 sr 1）	4x10 -31	未测量
流体性质	非牛顿	牛顿
“用于多普勒流量测试对象的新型血液模拟流体的验证”， K. Rammnarine等，超声在医学和生物学，卷。24.第3号，第454页。
组织等效体模
外形尺寸	20×12.5×27.5厘米
管道	内部尺寸：3/16“ 外部尺寸：1/4”
扫描表面	Saran层压膜：12.5 x 17.5厘米
背景材料	Zerdine ® SOS：1540米/秒±10m / s的 衰减：0.7分贝/厘米兆赫
