CCT228 ATCM体模,CCT228 ATCM性能模体
型号：CCT228 类别： 质控模体 品牌：美国模体实验室 pdf资料: CCT228 ATCM体模,CCT228 ATCM性能模体.pdf
采购热线：0755-28896837 13632925349
在线咨询产品
自动管电流调制 （ATCM） 与现代 CT 扫描仪一起使用，以优化患者剂量，同时保持可接受的图像质量。ATCM 的有效性因不同的成像方案和不同制造商而异。
CCT228 ATCM Phantom 是与卡罗林斯卡学院的研究人员合作开发的，可帮助 CT 操作员表征 ATCM 性能。
CCT228 ATCM体模,CCT228 ATCM性能模体由坚固的 Catphan® 均匀性材料制成，允许在三个不同尺寸的椭圆形部分测量信号噪声，以展示 ATCM 对躯干尺寸变化和解剖过渡的补偿效果。该模型还有助于评估患者对齐变化的影响。

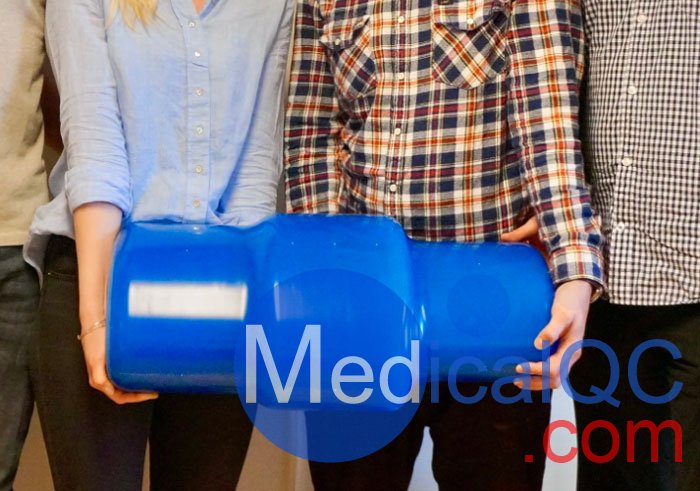

65 厘米长的幻影由 3 个椭圆形部分组成。每个椭球体长15厘米，比例为3：2;25：16.7 厘米、30：20 厘米和 35：23.3 厘米尺寸。在各部分之间提供平滑过渡，两端是圆角的。模型的侧面和顶部有直径 1.6 毫米的聚四氟乙烯标记，以帮助对齐模型。
CCT228 ATCM体模,CCT228 ATCM性能模体,CCT228 ATCM模型设计为使用 ATCM 算法用于估计患者衰减的投影 X 光片 （SPR） 进行扫描。可以应用各种扫描参数或模型重新定位来评估参数变化或患者定位错误的影响。生成的 CT 图像集可以根据参考扫描进行评估，以计算管电流曲线的归一化均方根误差 （NRMSE），并提供管电流波动曲线和图像噪声的视觉评估。
为了更好地了解不同成像参数的全部效果，Catphan® 模型可用于全面的图像性能评估。
该体模由耐用的 Catphan® 均匀性材料一体浇铸而成。通过体模上三个不同尺寸的椭圆形区域，既可以评估图像噪声，也能评估施加的管电流，从而展示 ATCM 如何补偿躯干尺寸变化带来的影响。此外，该体模还可用于评估患者定位偏差产生的影响。
这款体模长 65 厘米，由 3 个椭球形区域组成。每个椭球形区域长 15 厘米，长宽比均为 3:2，尺寸分别为 25:16.7 厘米、30:20 厘米和 35:23.3 厘米，适用于螺旋准直宽度可达 80 毫米且采用纵向和角度同时 ATCM 技术的现代 CT 扫描仪。各区域之间过渡平滑，两端为圆形设计。
该体模的侧面和顶部设有直径 1.6 毫米的聚四氟乙烯（Teflon）标记物，可辅助使用 CT 扫描仪的定位激光对体模进行对准。
该体模设计为首先通过扫描投影放射影像（SPR）进行扫描，ATCM 算法会利用此影像估算患者的衰减程度。可通过应用不同的扫描参数或重新定位体模，来研究其对 ATCM 产生的影响。所得的 CT 图像集用于评估沿体模不同切片位置施加的管电流及由此产生的图像噪声。这种方法既可用于为优化工作提供依据，也可与质量控制（QC）结合使用，以测试扫描仪 ATCM 的稳定性。
为更全面地了解不同成像参数的整体影响，可使用 Catphan® 体模进行全面的图像性能评估。
（注：Teflon 为聚四氟乙烯的商品名，常用于需耐高温、抗腐蚀的场景；SPR 即 Scan Projection Radiograph，是 CT 扫描前获取的投影影像，可用于定位和预评估；QC 即 Quality Control，此处指医疗设备的质量控制流程。）
ATCM 体模的工作原理
