美国GD EIM 105-10Hz电极阻抗计，Prep-Check电极阻抗计
型号：EIM 105-10Hz 类别： 质控仪器 品牌：美国GD pdf资料: 美国GD EIM 105-10Hz电极阻抗计，Prep-Check电极阻抗计.pdf
采购热线：0755-28896837 13632925349
在线咨询产品
美国GD EIM 105-10Hz电极阻抗计，Prep-Check电极阻抗计，EIM 105-10Hz 是一款手持式电池供电设备，用于测量
紧凑型EIM-105旨在帮助那些将电极用于ECG、霍尔特、压力测试、EEG、EMG、诱发反应和其他生物电位测量的人员测试导联线、电极和部位准备。直接与行业标准安全DIN连接和内置测试功能一起使用，以检查操作是否正确，它可以测量全范围的电极阻抗，定位故障电极和导联线，减少了电极更换并确保了最佳可能的迹线。
应用于患者的生物电势电极的电阻抗。 阻抗读数在 10 Hz 下测量，无直流极化电流，并呈现在大型液晶显示器，带有颜色编码“GOOD”的辅助解释和
“Poor”灯。
通过一个引线选择器开关，阻抗被选定之间测量
电极和另外两个电极。 其他两个电极自动
放置在并联组合中。 此功能简化了坏的识别
电极、电极部位或引线。
标准的 9 伏电池为仪表供电。 自动关闭可延长电池寿命
功能，消除了不小心离开仪器的可能性
正在使用。 该仪表还包括一个内置的 100K 精密测试阻抗，它是
用于验证仪器的操作和准确性。
PREP-CHECK用于测试电极接触阻抗如下：
使用推荐的程序准备电极部位。
将导线连接到电极上。
使用推荐的程序将电极应用于准备好的部位。
将导线放入 PREP-CHECK 的适当插孔中。
测量阻抗。
绿色“GOOD”灯表示接触良好。 数字读数应
读数小于 5,000 (5K) 欧姆 (05.0)。 接触阻抗不良表示为
红色“POOR”灯（阻抗大于 15,000 (15K) 欧姆 (15.0)。
指示不良的电极可能必须更换或重新准备现场。
通过用适度的力拉伸导线来检查导线。 一种
有缺陷的导线会导致红色“POOR”灯短暂闪烁或保持亮起
不断地。
可以通过在电极上四处移动来测试导线卡扣。 一个糟糕的快照
会使红色“POOR”灯短暂闪烁或持续亮起。
从 PREP-CHECK 上拆下导线并连接到监视器电缆。

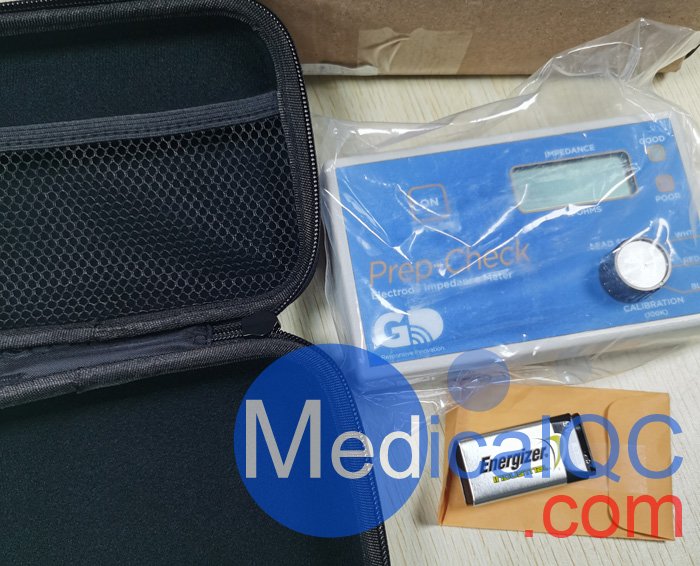

美国GD EIM 105-10Hz电极阻抗计，Prep-Check电极阻抗计实物拍摄图：
美国GD EIM 105-10Hz电极阻抗计，Prep-Check电极阻抗计参数：
测量范围：............ 100 至 199,900 欧姆
准确度：........................ +/- 3% 的读数，+/-300 欧姆
测试电流：...................... 9.0 uA(RMS), +/-10%, @ 10Hz, +/-10 %
直流电：...................... 0.0 uA DC
显示：...................................... 3 1/2 位 LCD 读数
GOOD LED（出厂设置为 Z<5K）
Poor LED（出厂设置为 Z>15K）
自检：......................................内部 100K 欧姆 1% 电阻
# 测试的电极：...................... 3（每个相对于其他两个进行测量）
电极选择：...................... 4 位导线选择开关
电极连接：......................三个安全 DIN（0.060” 带护罩的针脚）
用户可用调整：...零、校准、好和差水平
电源：...................................... 9 伏碱性电池，型号 MN1604
工作电流：...................... 21 毫安
电池测试：...................... LCD 上连续的 LO-BATT 指示
电池接入：......................滑盖
机柜：...................................... ABS 塑料，3.6” x 6” x 1.9”

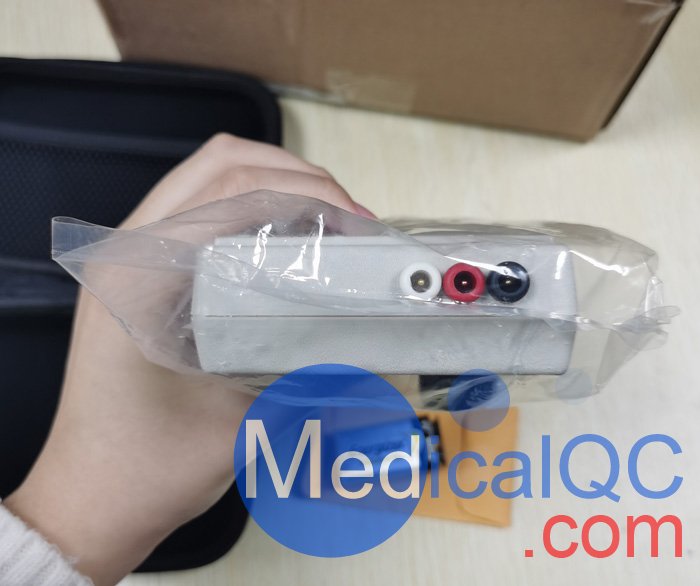

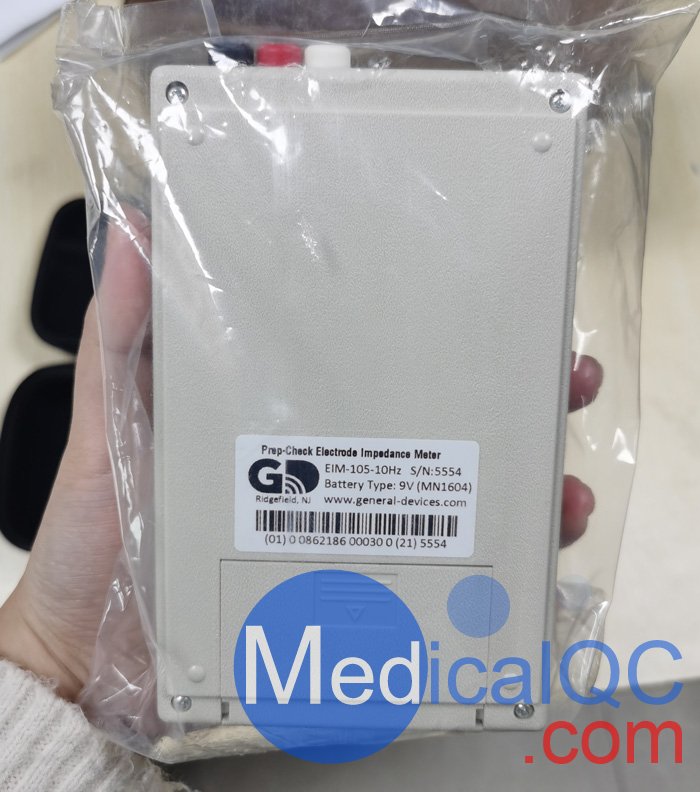

美国GD EIM 105-10Hz电极阻抗计，Prep-Check电极阻抗计实物拍摄图：
使用Prep-Check和Prep-Check Plus提升读数质量
EIM-105 Prep-Check是一款手持式3导联电极阻抗计，与EIM-107 Prep-Check Plus一起，是研究人员、心脏中心、睡眠中心、医生、监护仪和电极制造商的首选。它们通过自动检查所有电极，立即确认电极、导联线和电缆是否正确连接，帮助医疗团队减少基线漂移、模糊迹线和电极更换。
EIM-105
ECG（10Hz）和EEG（30Hz）模型
紧凑型EIM-105旨在帮助那些将电极用于ECG、霍尔特、压力测试、EEG、EMG、诱发反应和其他生物电位测量的人员测试导联线、电极和部位准备。直接与行业标准安全DIN连接和内置测试功能一起使用，以检查操作是否正确，它可以测量全范围的电极阻抗，定位故障电极和导联线，减少了电极更换并确保了最佳可能的迹线。
EIM-107
适用于20/25/37/50/68电极导线连接器的型号
EIM-107具有自动和手动两种测试模式，是最先进的Prep-Check。完全可定制的引线命名、未使用的引线跳过、好/差可编程限值、自校准、测试电流频率和引线故障响应模式等功能可提高设备利用率和读数。
PREP-CHECK PLUS™ 特点
• 阻抗和失调电压测量
• 自动和手动测试模式
• 快速方便地连接到电极或流浆箱
• 大型、发光的字母数字读数
• 听觉和视觉指示器
• 颜色编码的好/差灯
• 快速识别电极/导线问题
• 高度准确的读数
• 快速且易于使用的用户定义功能包括：
自定义线索命名
未使用的铅跳跃
好/差限度
测试电流频率
导致故障响应模式
• 廉价、持久的 AA 电池
• 紧凑、坚固的封装
PREP-CHECK PLUS™ 技术规格
阻抗范围：100 至 199,999 欧姆
阻抗精度：读数的 +/- 3%，+/- 200 欧姆
失调电压范围：-50 至 +50 mV
失调电压精度：读数的 +/- 5%，+/-0.5 mV
测试电流：9 uA，10 至 30 Hz，正弦曲线，0 D.C.
显示屏：2 行字母数字发光 LCD
编程方式：前面板按键或基于 Windows 的 PC 控件
连接器类型：20 个安全 DIN 针插孔（0.060 英寸带罩针）
自检/自校准：自动
电池测试：连续，带 LCD 指示
电池类型：2 节 AA 碱性电池
尺寸：7.7” x 4.4” x 1.3”
外壳：抗冲击、阻燃 ABS 塑料
测试的电极数：20
